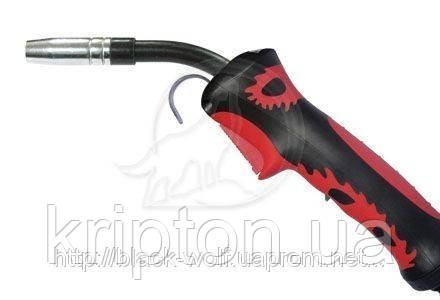

Зварювальний пальник BK 15 (ПДГ.309.ф12 мм)

пальник із повітряним охолодженням BK 15AK призначений для напівавтоматичної зварювання електродом, що плавається, у середовищі захисних газів. Аналог пальника MB 15 AK.

1. Загальні відомості про виріб



1.1. Пальник із повітряним охолодженням BK 15 AK призначений для напівавтоматичного зварювання електродом, що плавається, у середовищі захисних газів. Можна використовувати замість пальників:
TBi 150 (фирмы TBi Industries);
ERGOPLUS 15 (фірми «Trafimet Spa»);
MB 15 AK (фірми «ABICOR BINZEL»);
BRIMA MIG 150 (фірми «BRIMA»);
SCM 150 (Svarcom);
DWM-15 MIG (TRANSLAS);



1.2 Пальник виготовлений компанією Black Wolf ( Китайська народна республіка) відповідно до євростандарту.

1. Технічні характеристики



Номінальний зварювальний струм (зварювання в СО2): 180 А



Номінальний зварювальний струм (зварювання в суміші Ar- СО2): 150 А

Тривалість увімкнення за тривалості циклу: 10 хв, ПВ 60%

Тип охолодження: Газове

Діаметр електродного дроту: 0.6-1.0 мм

Довжина: 3м,

1. Стандартна комплектація



Пальник BK 15AK L=3 м,



У пальнику встановлені:

Канал напр. (ø пров. 0.8-1.0 ) (L 3,4, 5 м =Х)

Наконечник М6 L = 25 мм ø 0.8 мм

Сопло конічне ø 12 мм

1. Пристрій і принцип роботи



4.1 Пальник призначений для подавання струмовідвідного електродного дроту та захисного газу в зону зварювання.



4.2 Пальник складається з головної частини (гусак, ручка, змінні частини та комплектуючі), коаксіального комбінованого кабелю, каналу напрямного та супорту з євроадаптером. Євроадаптер поєднує суміщене підведення струму, електродного дроту, захисного газу та сигналу ланцюгів керування.

4.3 У процесі роботи необхідно стежити за станом наконечника, сопла та спіралі. Наконечник і сопло очищати від бризок металу. У разі зношеності замінювати. Для продовження терміну експлуатації рекомендується використання антипригарних засобів (спрей, паста) компанії Black Wolf.

УВАГА! Робота в режимі, що перевищує номінальний, неможлива, тому що призводить до руйнування пальники. Спіраль і наконечник мають відповідати електродному дроту, що подається.
