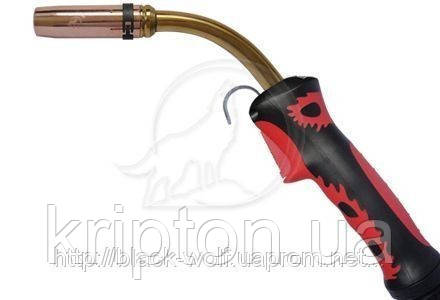

Зварювальний пальник BW 501D-(W)

Пальник із водяним охолодженням BW 501D призначений для напівавтоматичної зварювання електродом, що плавається, у середовищі захисних газів. Аналог пальника MB 501D.

1. Загальні відомості про виріб

1.1. Пальник із водяним охолодженням BW 501D призначений для напівавтоматичного зварювання електродом, що плавається, у середовищі захисних газів. Можна використовувати замість пальників:

TBi 351, TBi 411, TBi 511 (фирмы TBi Industries);
ERGOPLUS 400, ERGOPLUS 500 (фірми «Trafimet Spa»);
MB 401D, MB 501D (фірми «ABICOR BINZEL»);
BRIMA MIG 401D, BRIMA MIG-501D (фірми «BRIMA»);
7XM-352 MIG, 7XM-410 MIG, 7XM-450 MIG; 7XM-510 MIG, 7XM-550 MIG (фірми TRANSLAS);
SCM Ц 400, SCM Ц 510 (Svarcom);
УГС-1, УГС-2, УГС-3, УГС-3 «Іскра+» (ЧП СВЕМ);
LXB-23 AK, LXB-25 AK (Дніпросварка) та інших.

1.2 Пальник виготовлений компанією Black Wolf ( Китайська народна республіка) відповідно до євростандарту.

1. Технічні характеристики

Номінальний зварювальний струм (зварювання в СО2): 500 А

Номінальний зварювальний струм (зварювання в суміші Ar- СО2): 450 А

Тривалість увімкнення за тривалості циклу: 10 хв, ПВ 100%

Тип охолодження: Водяне

Діаметр електродного дроту: 1.0-1.6 мм (2.4 мм)

Довжина: 3м, 4м, 5м

1. Стандартна комплектація

Пальник BW 501D (L = 3 м, арт. BW 034.0492, L = 4 м, арт. BW 034.0493, L = 5 м, арт. BW 034.0494)

У пальнику встановлені:

Канал напр. (ø пров. 1.0-1.2 ) (L 3,4, 5 м =Х) BW 122.0039

Наконечник М8 L = 25 мм ø 1.0 мм BW 142.0022

Сопло конічне ø 16 мм BW 145.0051

1. Пристрій і принцип роботи

4.1 Пальник призначений для подавання струмовідвідного електродного дроту та захисного газу в зону зварювання.

4.2 Пальник складається з головної частини (гусак, ручка, змінні частини та комплектуючі), коаксіального комбінованого кабелю, каналу напрямного та супорту з євроадаптером. Євроадаптер поєднує суміщене підведення струму, електродного дроту, захисного газу та сигналу ланцюгів керування.

4.3 У процесі роботи необхідно стежити за станом наконечника, сопла та спіралі. Наконечник і сопло очищати від бризок металу. У разі зношеності замінювати. Для продовження терміну експлуатації рекомендується використання антипригарних засобів (спрей, паста) компанії Black Wolf.

УВАГА! Робота в режимі, що перевищує номінальний, неможлива, тому що призводить до руйнування пальники. Спіраль і наконечник мають відповідати електродному дроту, що подається.
