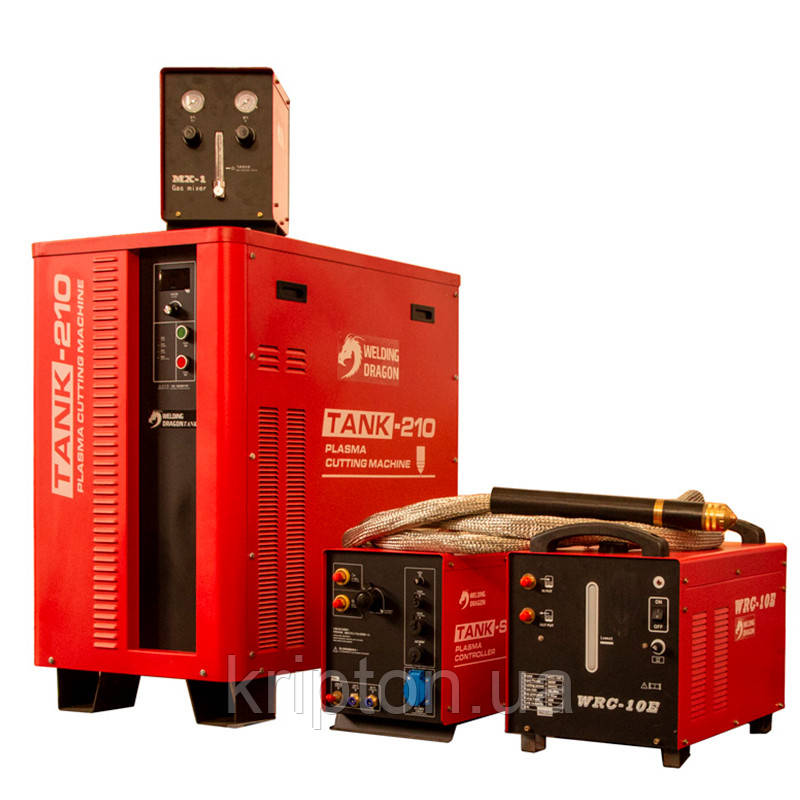

Апарат для плазмового різання Welding Dragon TANK-210

Welding Dragon TANK-210 – це сучасний промисловий комплекс для плазмового різання металів. У варіанті "з коробки" комплекс розрахований на різання в киснево-повітряній суміші, коли на генерацію плазми подається кисень, а на охолодження плазмотрону звичайне стиснене повітря. Така конструкція хороша тим, що ми отримуємо кращу чистоту різання, зниження грата та конусності. При цьому витрати на кисень нижчі, адже газ не витрачається на охолодження. Щоб забезпечити такий функціонал у комплект постачання TANK-210 входить спеціальний змішувач газів, до якого і підключається плазмотрон, а не безпосередньо до джерела, як в інших установках. Різання в киснево-повітряній суміші відмінно підійде для різання низьковуглецевої сталі. При цьому параметри комплексу дозволяють отримати наступні параметри різання:

• пробивання 35 мм
• чистовий 45 мм
• роздільний 55 мм

Якщо потрібно різати не звичайну сталь, а нержавіючу, кисень потрібно замінити на азот. За бажання можна працювати і чисто на повітрі, подаючи його і на генерацію плазми, і на охолодження, комплекс працюватиме, але при цьому якість різання істотно впаде.

Welding Dragon TANK-210 спроектований для встановлення на системи портального різання з ЧПУ і відрізняється широким діапазоном регулювання струму різання (35 - 210А). Такий діапазон дозволяє підібрати потрібний режим різання з точки зору як технологічної, так і економічної ефективності. Оскільки комплекс спочатку розрахований на роботу під управлінням верстата з ЧПК, то вирішено найпоширеніші проблеми, які виникають за бажання використовувати плазморіз, розрахований на ручне різання:

• вже встановлені роз'єми для підключення до ЧПК
• немає проблем із перешкодами від осцилятора під час підпалу дуги

Роз'єми для підключення до ЧПК встановлені на блоці керування. Також на блоці розташовані тумблер перемикання виду різання (сухе або у водяній парі) і блок індикаторів, що вказують на процес різання: стан комплектуючих плазмотрона, початок різання, тиск газу, живлення джерела.

Зверніть увагу, для роботи комплексу необхідний компресор для нагнітання повітря потужністю від 350 л/хв., що підтримує тиск на виході 0.4 - 0.55 МПа. При цьому повітря повинне бути очищене від пар води, масел і пилу (клас 1.2.2 відповідно до ISO 8573-1:2010).

Наявність у складі комплексу блоку рідинного охолодження дозволяє працювати з ПВ 100%, тобто без простоїв. За замовчуванням TANK-210 працює в режимі сухого різання, але на замовлення можливе постачання модифікації, що дозволяє проводити різання у водяному тумані, що підніме якість різання ще вище, а також зробить її більш екологічною.

До складу комплексу входить плазмотрон для машинного різання, розрахований на кріплення в маніпуляторах столу для різання. Цей плазмотрон може бути встановлений на обладнання малої механізації для здійснення прямолінійних та фігурних різів, а також на машини портального та консольного різання (CNC).

Комплект постачання:

• джерело живлення TANK-210 - 1 шт.
• блок керування – 1 шт.
• блок рідинного охолодження - 1 шт.
• змішувач газів - 1 шт.
• плазмотрон HC2400 (6 м) - 1 шт.
• фільтр-регулятор тиску газу – 1 шт.
• кабель керування – 1 шт.
• кабель маси – 1 шт.
• роз'єм кабелю управління для ЧПУ - 1 шт.
• інструкція з експлуатації (паспорт) – 1 шт.
