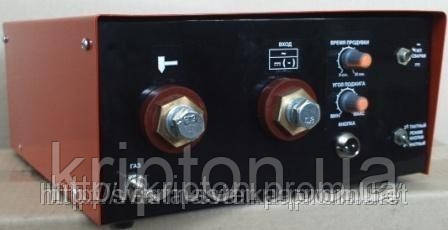

Зварювальний осцилятор ОССД-500-2

Зварювальний осцилятор ОССД-500-2

ОССД-500-2 призначений для:

— безконтактного порушення зварювальної дуги при зварюванні неплавким (вольфрамовим) електродом в середовищі інертних газів (аргон, гелій) нержавіючої сталі і кольорових металів на постійному струмі, з подальшим відключенням осциллируючих імпульсу при наявності зварювального струму понад 5А. У разі обриву зварювальної дуги, осцилятори формує наступний високовольтний імпульс для повторного збудження зварювальної дуги;

— безконтактного порушення зварювальної дуги в кожному полупериоде мережевої напруги частотою 50Гц, при зварюванні на змінному струмі в середовищі інертних газів неплавким (вольфрамовим) електродом алюмінію і його сплавів.

ОССД-500-2 має вбудований газовий клапан, регулятор зміни затримки формування високовольтних імпульсів щодо часу переходу напруги через 0В, регулятор часу продування газового тракту, перемикач виду зварювання, перемикач режиму роботи пальника.

Відмінною особливістю ОССД-500-2 наявність силових клем з різьбленням під болт, що дозволяє використовувати осцилятор при зварюванні в автоматичному режимі.

Маючи 100% тривалість навантаження (ПН) при струмі в 300А, ОССД-500-2 знаходить широке застосування в складі автоматичних зварювальних постів при зварюванні шовних труб, металевих листів і інших виробів з чорних і кольорових металів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ОССД-500-2

Номінальний зварювальний струм, А, _ 500
Тривалість максимального навантаження (ПН, 40°С), %, _ 60
Напруга живильної мережі (50Гц), В, _ 220
Установка кута формування імпульсу, градуси, _ від 10 до 70
Час продувки инертым газом, с, _ від 1 до 20
Вхідний тиск газу, кгс\см2, _ не більше 1.5
Максимальна споживана потужність, Вт, _ 45
Габаритні розміри (довж., шир., вис. ), _ 310х260х140
Маса, кг, _ не більше 5

Гарантія — 2 роки, сервісне обслуговування — протягом усього терміну експлуатації.
