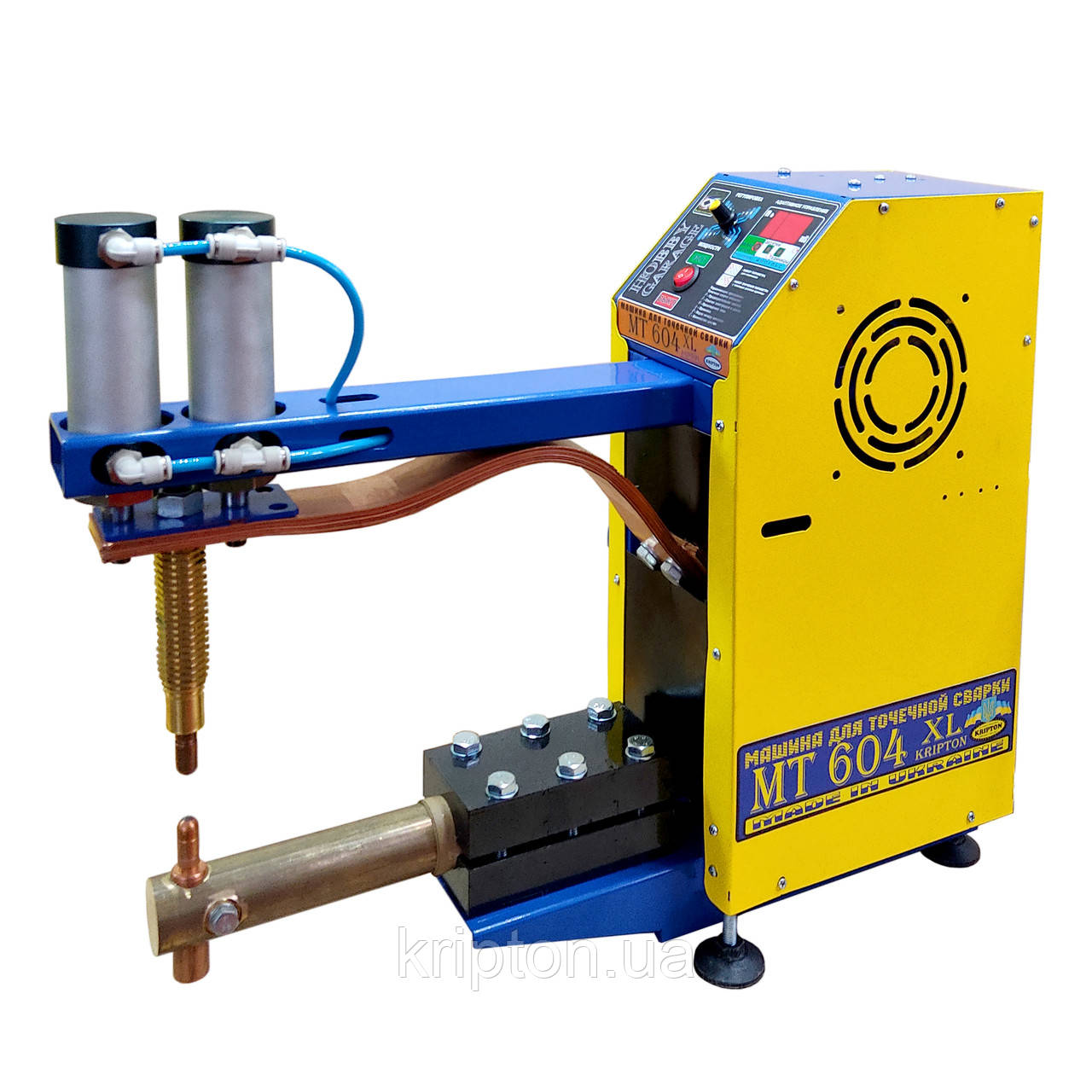

Апарат для контактно-точкової зварки МТ-604 XL

МАШИНИ ДЛЯ ТОЧКОВОГО ЗВАРЮВАННЯ

(точками зварювання листового до2+2мм і пруткового металу до 10+8мм)

Виліт електродів 300 мм пневматичний Привід

МАШИНИ ДЛЯ ТОЧКОВОГО ЗВАРЮВАННЯ МТ-604 УХЛ4

(точками зварювання листового та пруткового металу)

Привід пневматичний

ПРИЗНАЧЕННЯ

Машина призначена
 —для формування нахлѐсточных неразъѐмных сполук
 —для роботи в нормальних кліматичних умовах, а так само в приміщеннях придатних для використання електроустановок.

СКЛАД І ПРИСТРІЙ

Зварювальний апарат являє собою моноблок, що складається з силової частини, блоку
управління РКС-Х5 і притискного механізму об'єднаних в одному корпусі.
При виготовленні апарату застосовані високоякісні технології зарубіжних
виробників. Для зручності споживача в машину вбудований блок управління време-
ньому РКС — Х5.
Блок управління виконує коммутирующую функцію для всіх складових апара-
та.
Для безпеки зварника при роботі в приміщеннях з підвищеною вологістю при-
менена схема з низькою напругою та управління струмом.
А так само відсутність на корпусі машини напружень, тобто корпус апарату не має
гальванічної зв'язку з електричними ланцюгами.

МТ-604

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (короткі)

Робоча напруга (В) 2х380
Номінальна потужність (кВт) 20 Номінальний первинний струм (А) 35
Номінальна ПВ/ПН% 100/25
Номінальний зварювальний струм (А) 6300
Число ступенів регулювання (шт) плавно
Межі регулювання напруги (В) 0-2,4
Виліт електродів (мм) 300
Розчин консолей (мм) 220
Робочий хід верхнього електрода (мм) 70
Зусилля стиснення електродів (кН) 20 Тиск повітря (бар) до 10
Продуктивність (тис. сварок. в годину) 2
Товщина зварюваної сталі від (мм) (лист/пров. ) 0,2-6,0
Габаритні розміри (мм)
Маса (кг ) 50
