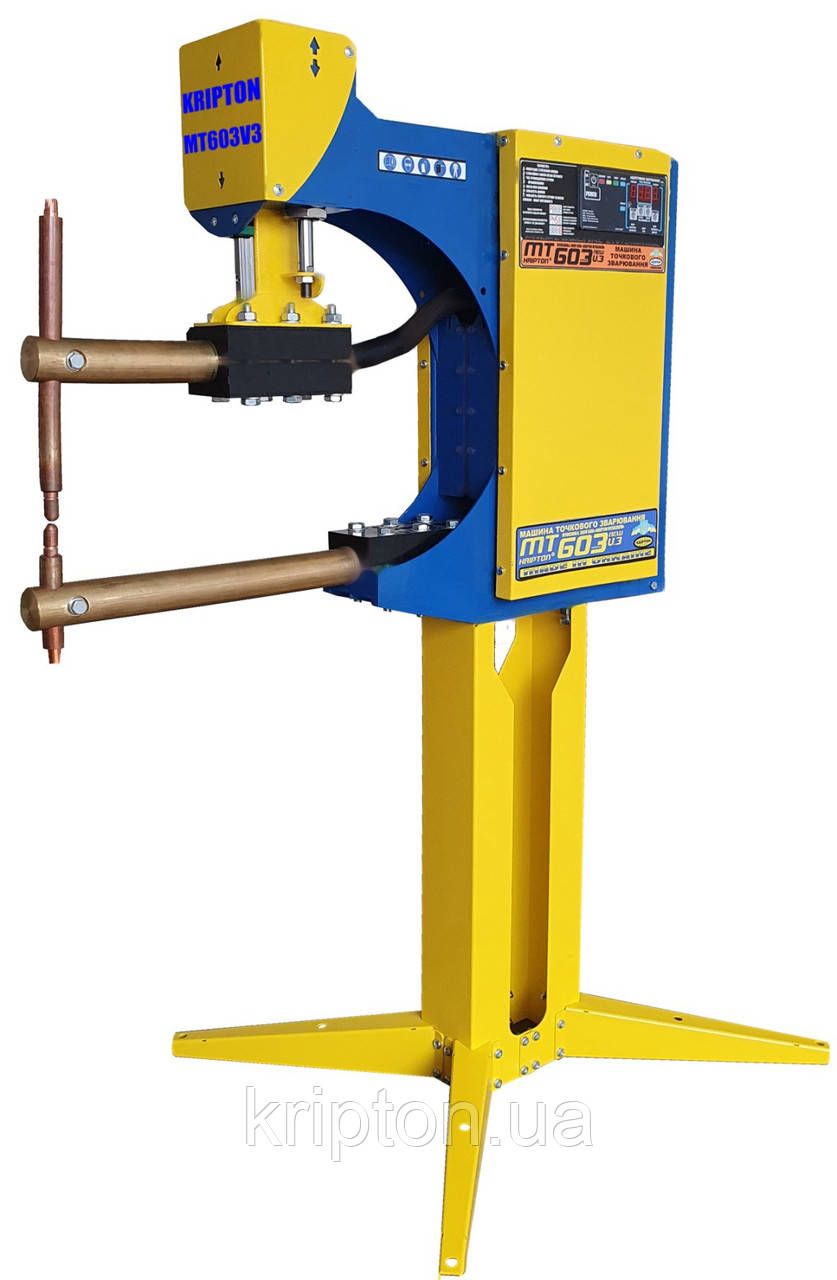

МАШИНА ДЛЯ КОНТАКТНОГО ЗВАРЮВАННЯ МТ-603PP NEW V2.0

МАШИНИ ДЛЯ ТОЧКОВОГО ЗВАРЮВАННЯ

МТ-603PP NEW V2.0

(зварювання точками листового до2+2мм та пруткового металу до 10+8мм)

Виліт електродів 500 мм
Пневматичний привод Пресового типу

ПРИЗНАЧЕННЯ

Машина призначена
 -для формування нахлісткових нероз'ємних сполук
 -для роботи в нормальних кліматичних умовах, а також у приміщеннях придатних для використання електроустановок.

СКЛАД І ПРИСТРІЙ

Зварювальний апарат є моноблоком, що складається з силової частини, блоку.
управління та притискного механізму об'єднаних в одному корпусі.
При виготовленні апарату застосовані високоякісні технології та власні розробки.
Для зручності споживача в машину вбудований блок програмованого керування параметрами.
Блок управління виконує функцію комутації для всіх складових апарату.

Для безпеки зварювальника при роботі в приміщеннях з підвищеною вологістю
застосована схема з низькою напругою та струмом управління.
А так само відсутність на корпусі машини напруги, тобто корпус апарату не має
гальванічного зв'язку з електричними ланцюгами та обов'язково заземлений.

МТ-603PP NEW V2.0

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (короткі)

Робоча напруга (В) 2х380
Номінальна потужність (кВт) 20
Номінальний первинний струм (А) 35
Номінальна ПВ/ПН% 25/15
Номінальний зварювальний струм (А) 6300
Число ступенів регулювання (шт) плавно
Межі регулювання напруги (В) 0-5
Виліт електродів (мм) 500
Розчин консолей (мм) 260
Робочий хід верхнього електрода (мм) 50
Зусилля стиснення електродів (кН) 20
Тиск повітря (бар) до 10
Продуктивність (тис. звар. за годину) 2
Товщина сталі, що зварюється від (мм) (лист/пров.) 0,2-2,0/6,0
Габаритні розміри (мм) 880*580*1100
Маса (кг.) 100

Машина контактного зварювання МТ603 виготовляється у сталевому корпусі із сталевого листа зварним каркасом. В середині корпусу розташовані силовий трансформатор, тиристорний контактор та елементи керування. Машина оснащена пневматичною системою та системою охолодження. Управління зварювальною машиною виконує блок регулювання.

Пневматична система складається з блоку підготовки повітря, розподільника з електромагнітною котушкою та повітряного циліндра. Пневматична система машини контактного зварювання призначена для вертикального переміщення верхнього електрода та розвитку необхідного зварювального зусилля. Система охолодження машини здійснює охолодження внутрішніх частин по досягненні критичної температури.

Машина оснащена площадками для кріплення додаткових компонентів, та можливості підвісної установки машини і додатково містить підставку для можливості установки машини на підлогу або на монтажний стіл.

Жорстка обмотка силового трансформатора, об’єднана з гнучким з’єднанням та набрана з багатьох неізольованих гнучких провідників, які вкладені у спеціальний ізольований каркас силового трансформатора, а продовження цієї гнучкої обмотки трансформатору напряму підключено до виносів; силові з’єднання у вторинному контурі силового трансформатора виконані із круглим запатентованим з’єднанням.

Електроди для точкового зварювання, з можливостю встановлення електродів з рідинним  охолодженням .

Конструктивна модель новітньої машини, дала можливість зменшити масу, але не втратити жорсткість конструкції, та зробити технологічний, унікальний та естетичний вигляд виробу.

Інноваційні рішення дозволили суттєво покращити характеристики , що в свою чергу дозволило підвищити потужність машини, та покращити зварюваність різних матеріалів не збільшуючи габарити та масу силового трансформатору.

Для підвищення зручності і ефективності експлуатації машини був розроблений електронний блок керування машиною на основі мікроконтролеру, з програмним забезпеченням, що дозволяє точно, а найголовніше зручно налаштовувати та дозувати енергію в кожен момент процесу зварювання.

Переміщення шпинделя організовано за допомогою високоточних лінійних підшипників HIWIN по лінійних рельсах, що дало змогу забезпечити точність переміщення та втримання навантажувальних зусиль.

Пристрій Kripton МТ603 працює наступним чином.

Оператор подає команду на блок керування за допомогою електричної педалі, блок керування дає команди на виконуючі механізми, у результаті чого, заготовка з металу затискається між двома електродами, встановлених на змінних виносах, на які подається струм з трансформатора, далі у точці стиснення металів виникає розплавлене ядро, після чого струм вимикається, ядро вистигає і формує нероз’ємне з’єднання, потім верхній електрод підіймаєтеся, та заготовку можна забрати.

Ця модель машини має декілька варіантів розміщення, а саме:

-Розміщення на підлозі - На нижній частині корпусу маємо площадку, до якої прикріплюєтеся підставка, для установки машини на підлогу.

-Розміщення на столі або на технологічній конструкції - На нижній частині корпусу маємо площадку, за допомогою якої машина прикріплюєтеся до цих конструкцій на чотири болти М10.

-Розміщення підвісне – на верхній частині корпусу маємо підвіс, до якого прикріплюєтеся трос балансиру на якому і підвішуєтеся машина.

Вирішення усіх поставлених задач дозволило отримати нову унікальну модель машини контактного зварювання, у виробництві та подальшому використанні якої вдалося зберегти природно-енергетичні ресурси та отримати новітні споживчі та експлуатаційні властивості обладнання.
