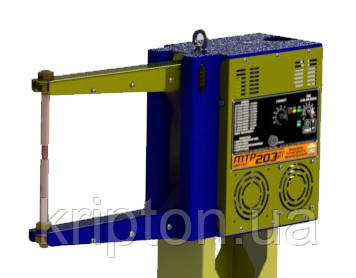

Машина контактного зварювання МТР-203 (220В)

МАШИНА ДЛЯ ТОЧКОВОГО ЗВАРЮВАННЯ РАДІАЛЬНОГО ТИПУ

(зварювання точками листового 1+1мм та пруткового металу до 5+5 мм)

МАШИНА ДЛЯ ТОЧКОВОГО ЗВАРЮВАННЯ РАДІАЛЬНОГО ТИПУ KRIPTON МТР-203 УХЛ4 "Hobby Garage"

(зварювання точками листового та пруткового металу)
Електро-механічний привод
Установка настільна, на технологічне оснащення чи підвісна
Підставка поставляється окремо за домовленістю!

ПРИЗНАЧЕННЯ

Машина призначена
 -для формування нахлісткових нероз'ємних сполук
 -для роботи в нормальних кліматичних умовах, а також у приміщеннях придатних для використання електроустановок.

 —для роботи без стисненого повітря

СКЛАД І ПРИСТРІЙ

Зварювальний апарат є моноблоком, що складається з силової частини, блоку.
управління та притискного механізму об'єднаних в одному корпусі.
При виготовленні апарату застосовані високоякісні технології та власні запатентовані розробки.
Для зручності споживача в машину вбудований блок програмованого управління параметрами.
Блок управління виконує функцію комутації для всіх складових апарату.

Для безпеки зварювальника при роботі в приміщеннях з підвищеною вологістю
застосована схема з низькою напругою та струмом управління.
А так само відсутність на корпусі машини напруги, тобто корпус апарату не має
гальванічного зв'язку з електричними ланцюгами та обов'язково заземлений.

ТЕХНІЧНІ ДАНІ

Робоча напруга (В)                                                220

Номінальна потужність (кВт)                                     6

Плавкий (або тепловий) запобіжник (А)                  25

Автоматичний вимикач (А)                                       32

Первинний струм в імпульсі (А)                                30

Номінальна ПН %                                                     15

Номінальний зварювальний струм (А)                 2200

Межі регулювання часу зварювання (Сік.)   ​​     0,01 - 0,99*

Виліт електродів (*опціонально) (мм)                     288*

Розчин консолей (мм)                                               230*

Робочий хід верхнього електрода (мм)                     50

Зусилля стиснення електродів (Н)                            450*

Тиск стисненого повітря (Бар)              не потрібен

Продуктивність (звар. на годину)                 600

Товщина зварюваної

-Листової сталі (мм)                           0,1+0,1 до1,0+2,0

-Пруток (ф мм)                                         1,0+1,0 до 5+5
Масса (кг)                                                              25

* - можливі зміни, внесені виробником для поліпшення продукції.

Машина контактного зварювання МТР 203 виготовляється в сталевому корпусі зі сталевого листа зварним каркасом.
У середині корпусу розташований силовий трансформатор, тиристорний контактор та елементи керування.
Машина оснащена Електро-Механічною системою та системою охолодження.
Управління зварювальною машиною виконує блок регулювання.

Електро-механічна система машини контактного зварювання призначена для радіального переміщення верхнього електрода та розвитку необхідного зварювального зусилля.
Система охолодження машини здійснює охолодження внутрішніх частин після досягнення критичної температури.

Машина оснащена майданчиками для кріплення до додаткових компонентів та можливості підвісної установки машини та додатково може містити підставку для можливості встановлення машини на підлогу.

Конструктивна модель новітньої машини дозволила зменшити масу, але не втратити жорсткість конструкції та створити технологічний, унікальний та естетичний вигляд виробу.

Інноваційні рішення дозволили суттєво покращити характеристики, що у свою чергу дозволило підвищити потужність машини та покращити зварюваність різних матеріалів не збільшуючи габарити та масу силового трансформатора.

Пристрій Kripton MTР-203 працює в такий спосіб.

Оператор подає команду на блок керування за допомогою електричної педалі, блок керування дає команди на виконуючі механізми, в результаті чого заготівля з металу затискається між двома електродами, встановленими на змінних виносах, на які подається струм із трансформатора, далі в точці стиснення металів виникає розплавлене ядро , після чого струм вимикається, ядро ​​остигає і формує нероз'ємне з'єднання, потім піднімаєтесь верхній електрод, і заготовку можна забрати.

Ця модель машини має кілька варіантів розміщення, а саме:

-Розміщення на підлозі – на нижній частині корпусу маємо майданчик, до якого прикріплюється підставка, для встановлення машини на підлогу.

-Розміщення на столі або на технологічній конструкції – на нижній частині корпусу маємо майданчик, за допомогою якого машина прикріплюється до цих конструкцій на чотири болти М10.

-Розміщення підвісне - на верхній частині корпусу маємо підвіс, до якого прикріплюєтеся тросик балансиру, на якому і підвішуєтеся машина.

Вирішення всіх поставлених завдань дозволило отримати нову унікальну модель контактного зварювання, у виробництві та подальшому використанні якої вдалося зберегти природно-енергетичні ресурси та отримати нові споживчі та експлуатаційні властивості обладнання.
