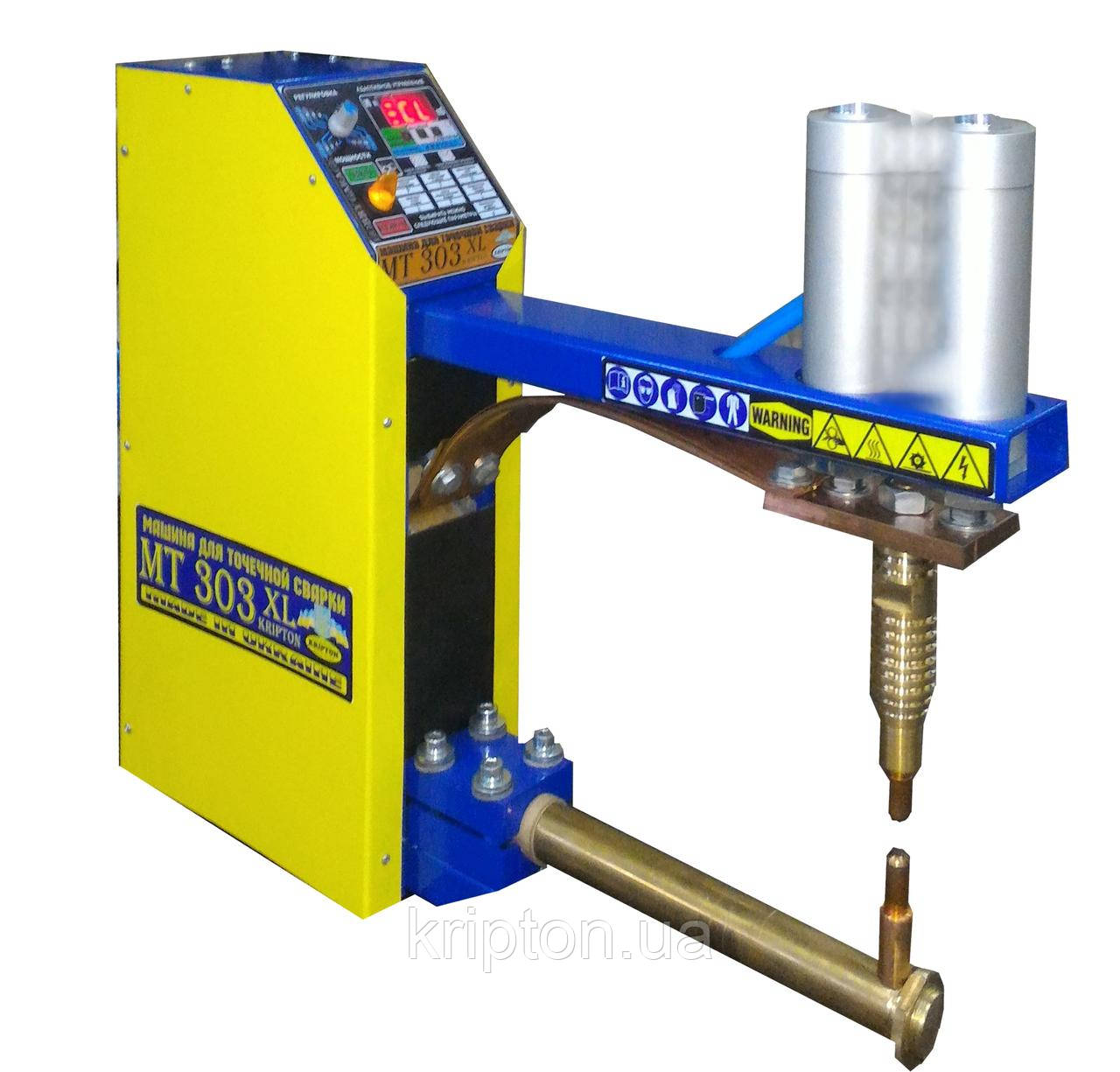

Контактно-точкове зварювання МТ-303XL (220В)

МАШИНИ ДЛЯ ТОЧНОЇ СМАКИ

(зварювання точками листового 1 + 1 мм і пруткового металу до 6 + 6 мм)

МАШИНИ ДЛЯ ТОЧНОЇ СМАКИ KRIPTON МТ-303 УХЛ4 "Hobby Garage"

(зварювання точками листового та пруткового металу)
Привод пневматичний

НАЗНАЧЕНИЕ

Машина призначена
 — для формування нахл ⁇ соковитих нероз'ємних з'єднань
 —для роботи в нормальних кліматичних умовах, а також у приміщеннях придатних для використання електроустановок.

СОСТАВ И УСТРОЙСТВО

Зварювальний апарат являє собою моноблок, що складається із силової частини, блока
керування РКС-Х5 та притискного механізму, об'єднаних в одному корпусі.
Під час виготовлення апарата застосовані високоякісні технології закордонних
виробників. Для зручності споживача в машину вбудований блок керування времою
ним РКС — Х5.
Блок керування виконує комутуючу функцію для всіх складників апарата.
Для безпеки зварника під час роботи в приміщеннях із підвищеною вологістю застосована схема з низькою напругою і струмом керування.
А також немає на корпусі машини напруги, тобто корпус апарата не має
гальванічного зв'язку з електричними ланцюгами.

ТЕХНІЧНІ ДАНІ

Робоча напруга (В)                                         220

Номінальна потужність (кВт)                                  7

Плавкий (або тепловий) запобіжник (А)           25

Автоматичний вимикач (А)                             32

Первинний струм в імпульсі (А)                                 30

 Номінальна ПН%                                                  20

Номінальний зварювальний струм  (А)                           3000

Грани регулювання часу зварювання (Сек.)        0,01 - 0,99*

Виліт електродів (*опціонально) (мм)                     280*

Розчин консолей (мм)                                                220*

Робочий хід верхнього електрода (мм)                        50

Зусилля стиснення електродів (Н)                               450-1000*

Тиск стисненого повітря  (Бар)                                2-4

Продуктивність (тис. звар. на годину)              0,5 - 1 ,0    до 5,0

Товщина зварюваної

           -Листової сталі (мм)                                0,2+0,2 1,5+3,0

             -Пруток (ф мм)                                       1,0 + 1,0 до 6 + 6

* — можливі зміни внесені виробником для поліпшення продукції.
