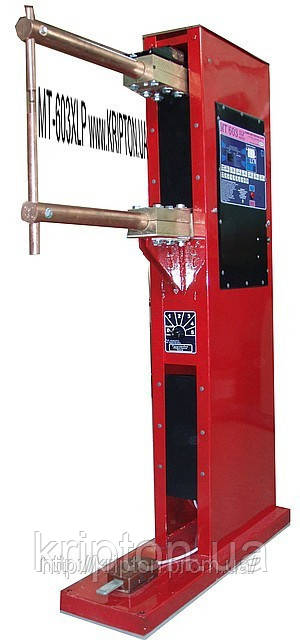

Апарат для контактно-точкової зварки МТ-603 (Ножний привід)

МАШИНИ ДЛЯ ТОЧКОВОГО ЗВАРЮВАННЯ (зварювання точками листового до2+2мм і пруткового металла10+8мм) Виліт електродів мідь 500мм Ножний Привід

МАШИНИ ДЛЯ ТОЧКОВОГО ЗВАРЮВАННЯ
МТ-603
(точками зварювання листового та пруткового металу)
НОЖНИЙ Привід
Хоботи мідні

ПРИЗНАЧЕННЯ
Машина призначена
 —для формування нахлѐсточных неразъѐмных сполук
 —для роботи в нормальних кліматичних умовах, а так само в приміщеннях придатних для використання електроустановок.

СКЛАД І ПРИСТРІЙ

Зварювальний апарат являє собою моноблок, що складається з силової частини, блоку
управління РКС (регулятор контактного зварювання) і притискного механізму об'єднаних в одному корпусі.
При виготовленні апарату застосовані високоякісні технології зарубіжних
виробників. Для зручності споживача в машину вбудований блок управління време-
ньому РКС, блок управління виконує коммутирующую функцію для всіх складових апарату.
Для безпеки зварника при роботі в приміщеннях з підвищеною вологістю при-
менена схема з низькою напругою та управління струмом.



МТ-603

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (короткі)

Робоча напруга (В) 2х380
Номінальна потужність (кВт) 20 Номінальний первинний струм (А) 50
Номінальна ПВ/ПН% 100/25
Номінальний зварювальний струм (А) 6300
Число ступенів регулювання (шт) 5
Межі регулювання напруги (В) 1,1-2,4
Виліт електродів (мм) 500
Розчин консолей (мм) 300
Робочий хід верхнього електрода (мм) 70
Зусилля стиснення електродів (кН) 20 Тиск повітря (бар) 1 - 10
Продуктивність (тис. сварок. в годину) 3
Товщина зварюваної сталі листової (мм) 0,2-2,0
Товщина зварюваної сталі прутковой (мм) 1,0-8,0
Габаритні розміри (мм) 9002001300
Маса (кг ) 100

ВІДЕО надано за посиланням на youtube

• огляд машини тут 560x340

• робота машини тут560x340

• Приварювання гайок тут
