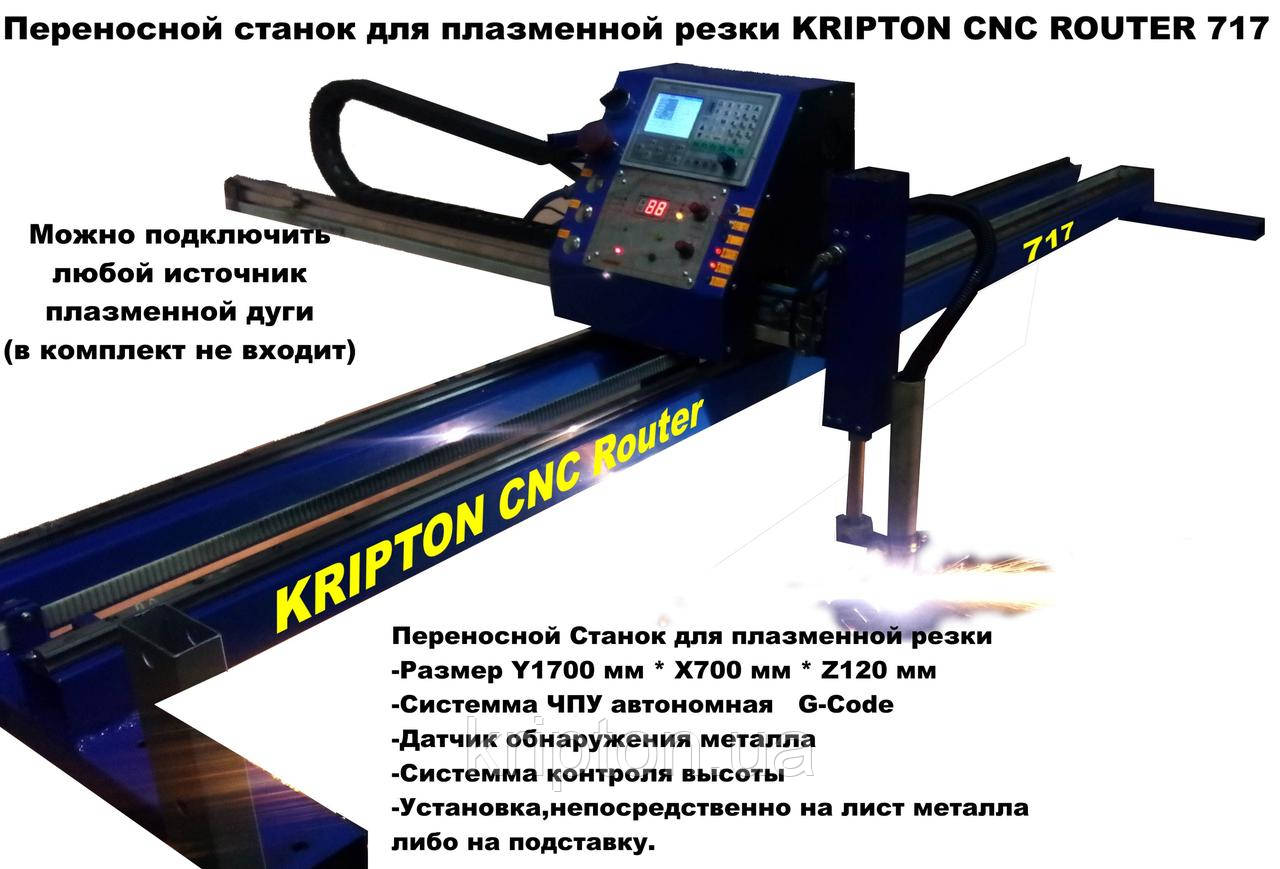

Верстат плазмового різання з чпу 717 KRIPTON CNC ROUTER

Верстат плазмового різання з чпу 717 KRIPTON CNC ROUTER

Опис

Переносний Верстат плазмового різання з чпу призначений для різання металів в пересувних умовах або в малих майстернях.

Даний верстат має ряд переваг, наприклад, у Вас є товстий лист металу, що знаходиться на буд майданчику який немає можливості транспортувати до стаціонарного обладнання. Тоді, ми транспортуємо обладнання, яке важить всього 35 кг, встановлюємо і закріплюємо його на аркуші металу, і починаємо різання за керуючої програмі яка записана на карті пам'яті MICRO SD CARD, Просто та зручно!

Ще один приклад, майстерня по виготовленню кованих виробів в невеликому приміщенні потребує порізки якихось стандартних компонентів, але виготовляє ці елементи з періодичністю один раз на місяць. Тоді наш верстат стає відмінним помічником, тому що дістати його зі складу та встановити займе дуже мало часу, а вироби будуть порізані з дуже високою якістю не поступаються професійним. Робота зроблена якісно, верстат відправляється на склад, місце в цеху вільно для інших завдань!



Верстат Виготовляється на основі власних розробок та напрацювань, які були отримані на протязі довгого часу експлуатації обладнання.

Верстат оснащений автономним контролером який керує рухом робочого інструменту на основі G_CODE, Керуючі програми зберігаються і переносяться з комп'ютера на верстат з допомогою карти пам'яті MICRO SD CARD, що додає зручність при роботі з верстатом не потрібна присутність комп'ютера в цеху, і оператор завжди може запустити в роботу деталі збережені на картці пам'яті або легко перенести їх на інший верстат, або здійснювати редагування або написання керуючих програм прямо на консолі верстата.

Так само верстат обладнаний автоматичним регулятором висоти зрізу ТНС7UP PROFI. ТНС був розроблений нашими компаньйонами з урахуванням всіх потреб оператора верстата, з максимально доступним функціоналом, який дозволяє міняти практично всі параметри різання на ходу, не зупиняючи процес різання.

Верстат має ряд технічних рішень, що впливають на надійність і точність обробки.

Рухомі елементи верстата переміщаються по високоякісним лінійних напрямних HIWIN (Тайвань) забезпечують переміщення за рахунок кульок. Завдяки реверсивним елементів між рейкою і кареткою забезпечується високоточне лінійне переміщення. У порівнянні зі звичайним ковзанням, коефіцієнт тертя лінійних направляючих всього 1/50. Чотири ряди доріжок

кочення, розташованих під кутом 45 градусів відносно один одного, дозволяють напрямних сприймати навантаження в будь-яких площинах. Володіючи такими властивостями, лінійні направляючі забезпечують високу точність переміщень.



Швидкість переміщення порталу до 15000 мм/хв.

Точність різу 0,5 мм.

Товщина листа для різання от0,3мм до 20 мм.

(В залежності від джерела плазмової дуги)



Верстат оснащений:

Автономним Блоком управління ЧПУ;

Контролером висоти зрізу ТНС7UP PROFI;

датчиком пошуку металу;



Технічні характеристики:

· Управління: Автономний ЧПУ (G_CODE/MICRO SD CARD )

· Кількість осей: 3

· Робоче поле (X, Y, Z): 700х1700х120 мм

· Привід: кроковий двиратель і зубчастий ремінь армований сталевими тросами.

· Напрямні: прецизійні лінійні направляючі HIWIN (Тайвань)

· Швидкість переміщень: 10000 мм/хв (робоча), 15000 мм/хв (максимальна)

· Габарити (ДхШхВ): 2000х800х300 мм

· Гарантія на обладнання 12 міс.



Комплектність:

1.Стійка керування на верстаті

-Автономним Блок управління ЧПУ,

-Контролер висоти зрізу ТНС7UP PROFI,

-Драйвери моторів переміщення,

-Датчик струму виникнення дуги.

-Гальванічні розв'язки і помехозащитные ланцюга.

2.Координатний позиціонер.

3. Джерело плазмової дуги

(В комплект не входить і поставляється за вибором клієнта за додаткову вартість)
