Підготовка електропроводки для СТО

Підготовка електропроводки для СТО

Підготовка електропроводки для СТО

Стаття присвячується тим людям які працюють або хочуть працювати у сфері ремонту автомобілів добре знаються на своїй справі і не хочуть витрачати свій дорогоцінний час на пізнання у сфері електрики і електропроводки.
При побудові або проектуванні будівлі для СТО необхідно враховувати яке електрообладнання буде розміщено на ділянці відразу яке буде встановлено в подальшому, а так само яке буде ще докуплено в майбутньому.
Зазвичай відбувається так: Гараж (майбутнє СТО) знаходиться в 50...100м. від приватного будинку, ми купили зварювальний напівавтомат припустимо на 3кВт потужності йдемо на ринок питаємо у продавця електрокабелю, який провід взяти на підключення такого апарату, продавець не замислюючись видає нам провід 2х1,5мм. кв в бажаному кількості припустимо 100м. Ми приходимо додому прокладаємо заповітний кабель до свого гаража підключаємо його до щитка гаража, і ось здавалося б щасливий момент...АЛЕ...
Починаємо варити і розуміємо що зварювання наша заповітна, про яку так гарно розповідав і демонстрував виробник або продавець, варимо м'яко кажучи погано, слабо, набрызгивает, сре (і взагалі не зрозуміло, як ми могли це купити!!!).
Кидаємо всі їдемо на місце покупки, лаємося, вибираємо інший апарат, привозимо заповітний додому, те ж саме, так відбувається кілька разів в кінці кінців зупиняємося на якийсь моделі мучимося іноді згадуючи міцним словом всіх і вся виробників вітчизняної техніки. В результаті апарат ламається і ремонтуючи його по кілька разів знову згадуємо того ж виробника вітчизняної технки.
Ну плюс до цього в гаражі світить освітлення і ще працюють різні прилади і вони чомусь теж стали ламатися.
Стоп!!!
Чому це відбувається?
А відбувається це тому, що ми проводку зробили на швидку руку, мережевий кабель виявився тонким напруга за нього доходить а ось струм за нього не доходить, і при підключенні навантаження в 3кВт на такому дроті природно відбувається падіння напруги за розрахунками приблизно до 20% (176 вольт при умови що в мережі було 220в) плюс падіння напруги на підводі до будинку, і яке обладнання зможе вистояти і нормально працювати при моргання від 160в до 220в.!
Розрахунок можна провести на спеціальній програмі http://elektrik-soft.ru/
Так от і виходить що на такий гараж потрібно тільки для зварювального апарату і освітлення у сумі 3,5 кВт потрібно прокласти мідний кабель перетином (2 х 6мм. кв) тоді падіння буде приблизно в нормі 4...6%.

Так іноді відбувається в реальному житті, але що треба зробити, щоб цього уникнути.

Я розгляну кілька прикладів і дам декілька рекомендацій які на мою суб'єктивну думку полегшать життя моїм потенційним і реальним клієнтам, але моя думка є ще таке що кожна людина повинна займатися своєю справою тому звичайно краще запросити професіонала в цьому питанні або як мінімум почитати більш докладну літературу. У будь-якому випадку знання ні коли не завадять а допоможуть наприклад навіть професіоналові не навішати локшини на вуха Вас як клієнта.

Перше з чого почнемо Розрахунок загальної і передбачуваного навантаження.
Освітлювальні прилади 1...2кВт
Прилади Побутового призначення наприклад чайник і т. п. 2,5 кВт
Компресор 2...4кВт
Болгарка, Електрофен, ІК Лампи місцевої сушіння фарби, і т. п. 4кВт
Зварювання до 6 кВт
Споттер (для рихтування) Імпульсна потужність 20квт але в реальності беремо середню до 8кВт (У виробників усереднена потужність споживання 3кВт/год, )
Разом отримуємо 22,5 кВт (СТРАШНО!)
По перше таке навантаження ні хто на 220в включати не дозволить.
Давайте подумаем если это не крупное СТО и на нем 1 или 2 человека работать сразу на всем оборудовании они не могут, поэтому в расчет принимаем:
Осветительные приборы 1кВт
Розеточные группы на 10кВт
ИТОГО 11кВт
Входной ток составит 50А

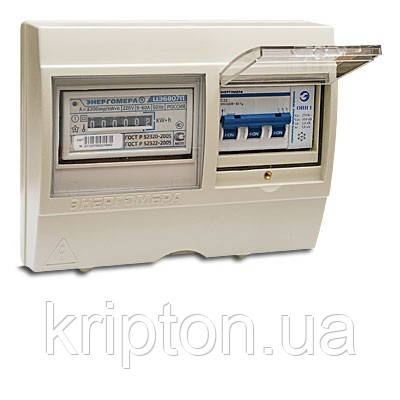

Перед счетчиком ставим выключатель нагрузки на 63А
Расстояние до гаража 50м
На освещение ставим автомат 5А
На розеточную группу автомат 50А
Если от счетчика до щитка гаража 50метров прокладываем медный кабель 2х6мм. кв.
При этом при нагрузке 11квт падение в данном кабеле составит всего 5% (10…11вольт)
От щитка гаража разводка на розетки до 8метров 2х2,5мм. кв. после 8 метров 2х4мм. кв.
Если длину кабелей увеличить то соответственно и сечения пропорционально нужно увеличить.
В таком гараже проводка подобрана правильно и с запасом оборудование любого класса будет работать как ему и полагается хорошо!

С. Ув. Тупчій Руслан Миколайович
Пишіть, задавайте питання

Kripton@email.ua

Svarkakripton@yahoo.com

Kriptonweld@gmail.com


Використовуйте наше обладнання для професіоналів www.Kripton.ua
